Bài toán xếp bao gạo sau công đoạn đóng bao
Bao gạo là đối tượng có hình dạng biến đổi. Khác với thùng cứng, bề mặt bao có thể phồng, võng hoặc thay đổi tùy cách chứa và vật liệu bao. Khối lượng, kích thước, độ đầy và vị trí đường may đều có thể ảnh hưởng đến cách robot tiếp cận, giữ và đặt bao.
Dây chuyền cũng cần xử lý mối quan hệ giữa máy đóng bao, băng tải và khu vực pallet. Bao có thể đi ra liên tục hoặc theo nhịp không đều. Hướng của bao trên băng tải có thể chưa trùng với hướng cần đặt lên pallet. Không gian nhà xưởng, vị trí cột, lối vận hành và khu vực đưa pallet vào hoặc lấy pallet ra cũng ảnh hưởng trực tiếp đến bố trí hệ thống.
Vì vậy, mục tiêu của dự án không nên dừng ở việc “robot gắp được bao”. Một giải pháp hoàn chỉnh cần xem xét toàn bộ chu trình: tiếp nhận bao, định vị, gắp, di chuyển, đặt bao theo mẫu xếp và phối hợp với quá trình thay pallet. Tốc độ đạt được phụ thuộc vào cấu hình tổng thể và cần được kiểm chứng thực tế trước khi cam kết.

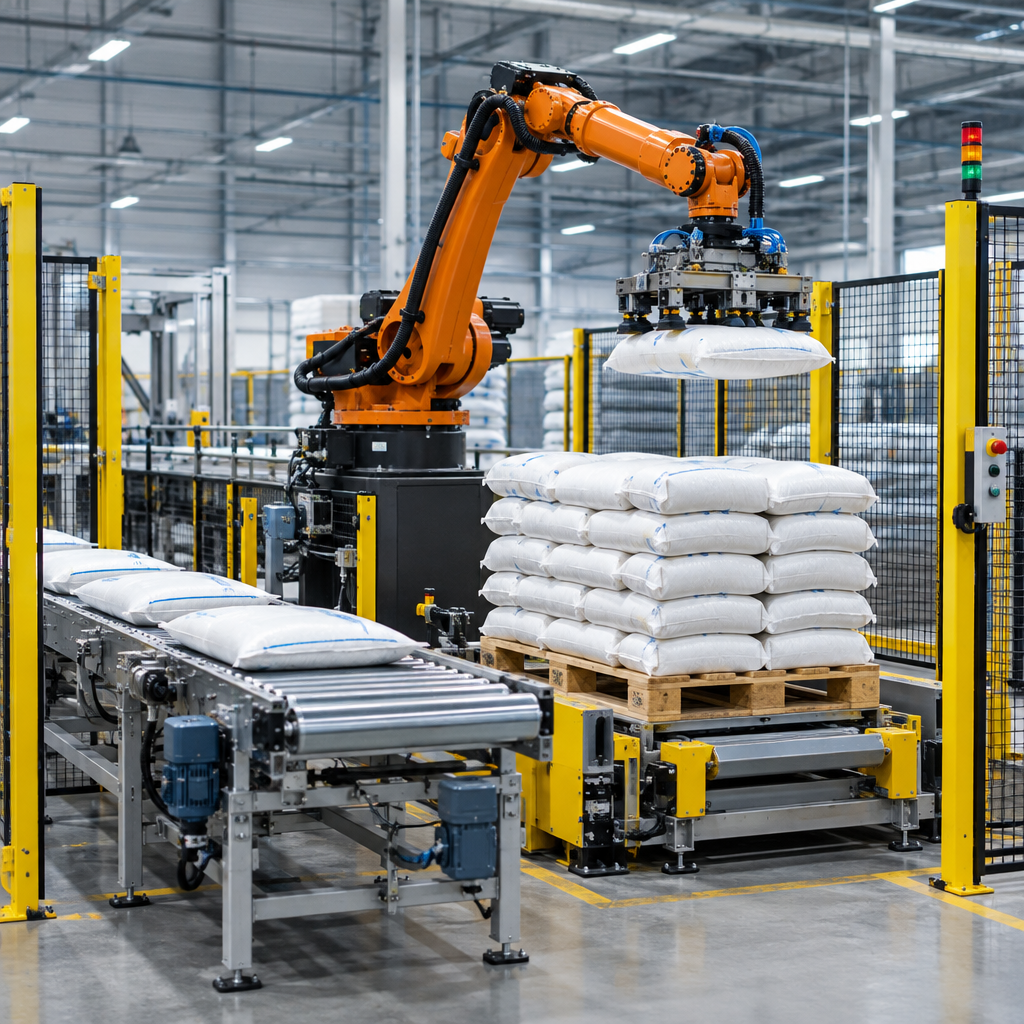

Cấu hình cơ bản của hệ thống robot xếp bao
Một hệ thống robot xếp bao gạo lên pallet thường được xem xét theo các thành phần chức năng sau:

Robot thực hiện chuyển động gắp bao từ vị trí nhận đến pallet.
Bộ kẹp được thiết kế theo kích thước, vật liệu và khối lượng bao.
Băng tải đưa bao đến vùng robot có thể tiếp cận.
Cơ cấu định hướng hoặc căn chỉnh bao được cân nhắc khi đầu ra của dây chuyền chưa ổn định.
Vị trí đặt pallet và phương án thay pallet được bố trí theo mặt bằng thực tế.
Hệ thống điều khiển phối hợp tín hiệu giữa dây chuyền đóng bao, băng tải và robot.
Khu vực làm việc được tổ chức để phục vụ vận hành, kiểm tra và bảo trì.

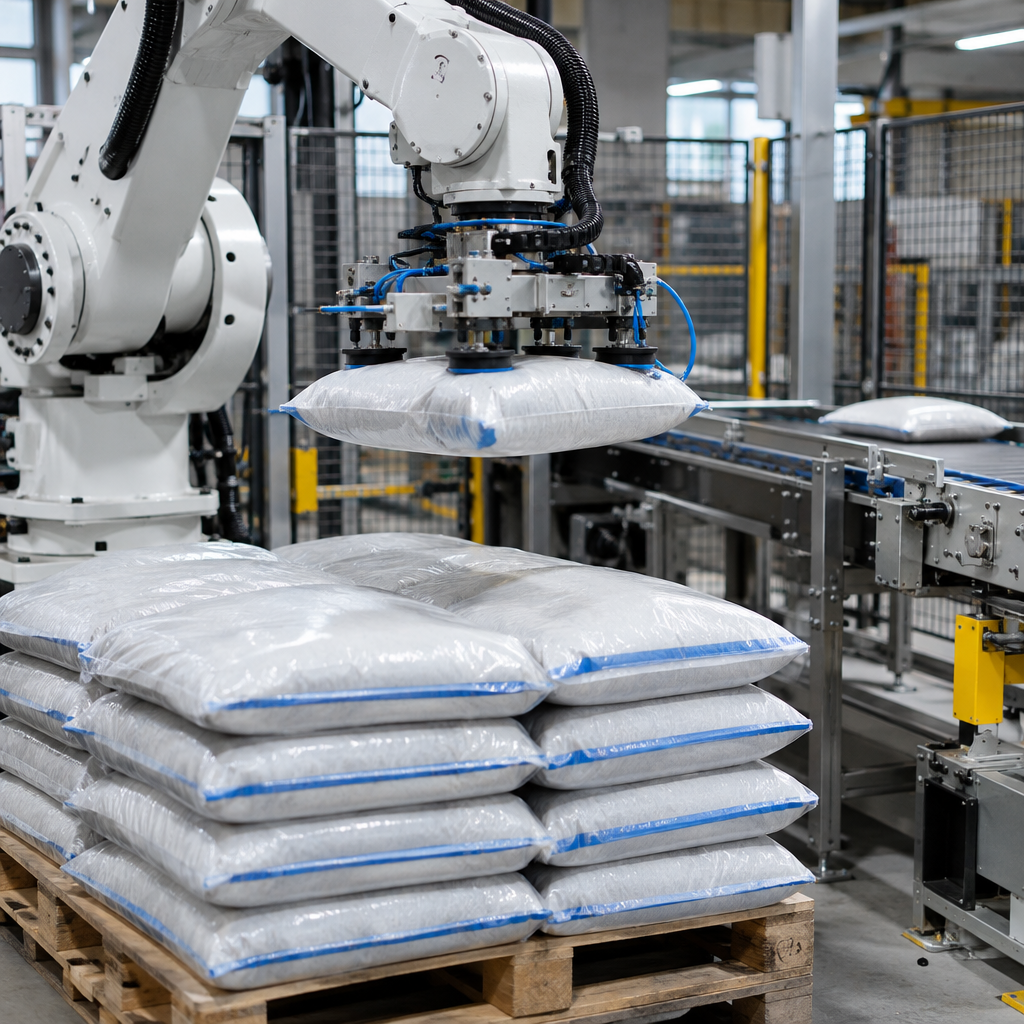

Trong đó, bộ kẹp là hạng mục cần được đánh giá cẩn thận. Kiểu kẹp phù hợp không thể xác định chỉ từ tên sản phẩm “bao gạo”. Kỹ sư cần biết bao làm từ vật liệu gì, bề mặt có đặc điểm như thế nào, kích thước và khối lượng ra sao, mức độ biến dạng khi di chuyển và tư thế bao lúc đến vị trí gắp.
Bố trí băng tải cũng quyết định quỹ đạo làm việc của robot. Nếu điểm nhận bao quá xa, quá thấp, quá cao hoặc thường xuyên thay đổi, chuyển động robot có thể trở nên phức tạp. Ngược lại, khi băng tải, điểm gắp và vị trí pallet được bố trí đồng bộ, hệ thống có điều kiện vận hành theo chu trình rõ ràng hơn.

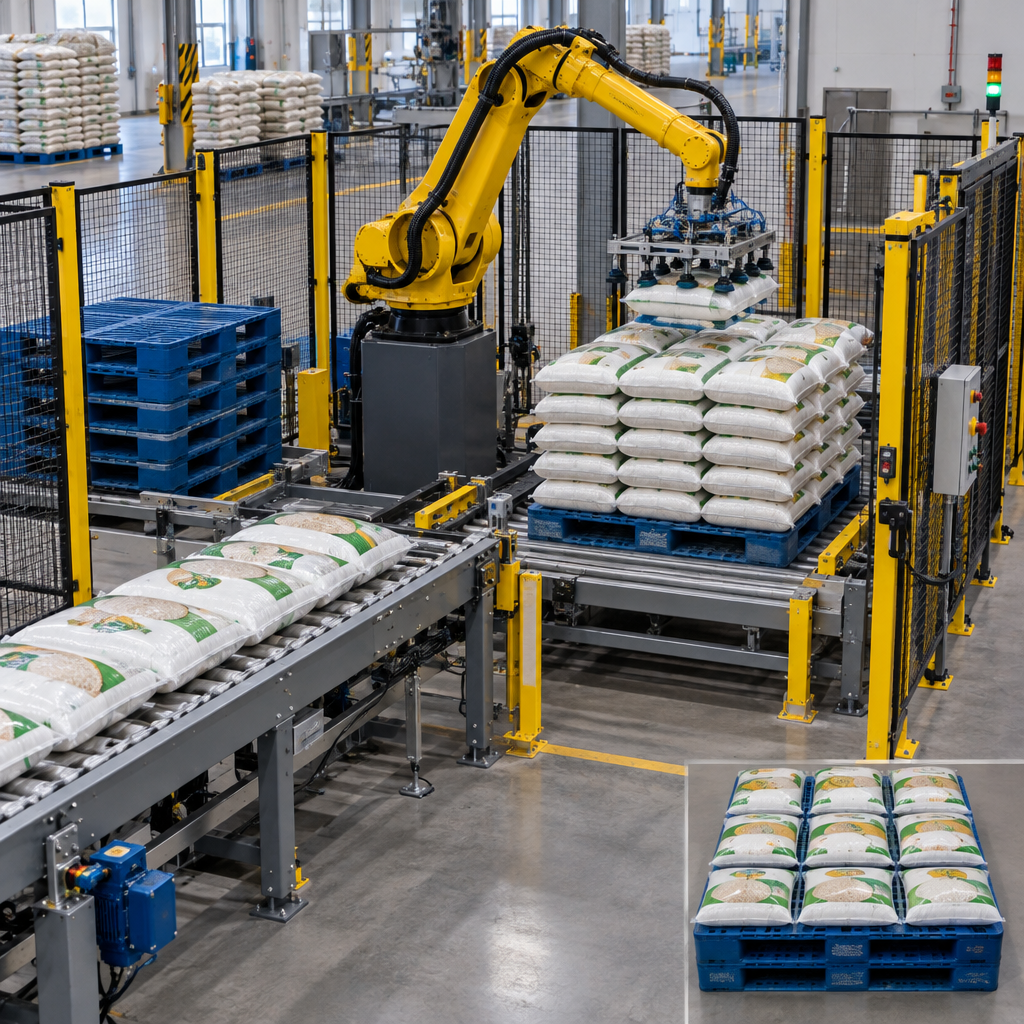

Cách xếp pallet cần được xác định từ đầu
Mẫu xếp pallet là một phần của yêu cầu công nghệ, không phải chi tiết xử lý sau khi đã chọn robot. Nhà máy cần xác định kích thước pallet, số lớp dự kiến, hướng đặt bao ở từng lớp và yêu cầu về độ ổn định của chồng bao.
Cách xếp có thể thay đổi theo kích thước bao và pallet. Nếu có nhiều quy cách sản phẩm, cần làm rõ hệ thống phải xử lý một hay nhiều loại bao, việc chuyển đổi được thực hiện như thế nào và người vận hành cần thao tác những gì. Mỗi thay đổi về mẫu xếp đều có thể ảnh hưởng đến quỹ đạo, vùng với, thời gian chu trình và thiết kế bộ kẹp.
Ngoài mẫu xếp, cần kiểm tra chất lượng bao trước khi đến robot. Bao bị rách, đóng không đều, đường may bất thường hoặc hình dạng chênh lệch lớn có thể làm giảm tính ổn định của quá trình gắp và đặt. Robot thực hiện theo logic đã thiết lập; hệ thống đầu vào càng thiếu nhất quán thì việc xây dựng một chu trình ổn định càng khó.
Tiêu chí lựa chọn giải pháp phù hợp
Chủ nhà máy, quản lý sản xuất và kỹ sư nên đánh giá dự án theo dữ liệu thực tế thay vì chỉ so sánh thông số robot. Các tiêu chí quan trọng gồm:

Kích thước, vật liệu, khối lượng và trạng thái thực tế của bao gạo.
Hướng bao, cao độ và nhịp cấp bao từ dây chuyền đóng bao.
Kích thước pallet và mẫu xếp mong muốn.
Số loại bao hoặc số công thức xếp cần xử lý.
Mặt bằng lắp đặt, vùng thao tác và luồng đưa pallet vào, lấy pallet ra.
Yêu cầu kết nối tín hiệu với thiết bị hiện hữu.
Điều kiện tiếp cận để kiểm tra, vệ sinh và bảo trì.
Phương pháp thử nghiệm trước khi xác nhận cấu hình và tốc độ.

Tải trọng robot chỉ là một phần của bài toán. Việc lựa chọn còn phải xét tổng khối lượng bao và bộ kẹp, vùng làm việc cần thiết, tư thế gắp và quỹ đạo đặt bao. Một cấu hình phù hợp trên tài liệu vẫn cần được đối chiếu với mẫu bao, mặt bằng và chu trình thật.
Khi trao đổi với đơn vị triển khai, nhà máy nên chuẩn bị bản vẽ mặt bằng, thông tin máy đóng bao, hình ảnh hoặc video đầu ra băng tải, mẫu bao, thông số pallet và yêu cầu về kiểu xếp. Dữ liệu đầu vào rõ ràng giúp giảm giả định trong quá trình thiết kế.
Những lỗi triển khai thường gặp
Lỗi phổ biến đầu tiên là chọn robot trước rồi mới tìm cách bố trí các thiết bị còn lại. Cách tiếp cận này dễ tạo ra điểm gắp hoặc điểm đặt không thuận lợi. Thiết kế nên được thực hiện theo toàn hệ thống, trong đó robot, bộ kẹp, băng tải và pallet được xem xét đồng thời.
Lỗi thứ hai là đánh giá bao gạo như một vật thể cứng và đồng nhất. Nếu chỉ dựa trên kích thước danh nghĩa mà bỏ qua độ biến dạng, vật liệu và trạng thái bao, bộ kẹp có thể không phù hợp với điều kiện vận hành thực tế.
Lỗi thứ ba là bỏ qua thời gian và thao tác thay pallet. Robot có thể hoàn thành một pallet nhưng toàn hệ thống vẫn phải có phương án xử lý pallet đầy và đưa pallet trống vào vị trí. Đây là nội dung cần được đưa vào phân tích chu trình ngay từ đầu.
Lỗi thứ tư là cam kết tốc độ dựa trên một thiết bị riêng lẻ. Tốc độ thực tế phụ thuộc vào nhịp cấp bao, khoảng cách di chuyển, mẫu xếp, cách thay pallet, bộ kẹp và sự phối hợp điều khiển. Vì vậy, cấu hình cần được kiểm chứng trước khi đưa ra cam kết.
Lỗi cuối cùng là thiếu phương án cho bao bất thường hoặc tín hiệu đầu vào không ổn định. Nhà máy cần xác định cách dừng, cảnh báo và xử lý khi bao đến sai vị trí, có hình dạng không phù hợp hoặc dây chuyền trước robot tạm dừng.
Khi nào robot xếp bao gạo phù hợp hoặc chưa phù hợp?

Question

Bài toán xếp bao gạo sau công đoạn đóng bao
Bao gạo là đối tượng có hình dạng biến đổi. Khác với thùng cứng, bề mặt bao có thể phồng, võng hoặc thay đổi tùy cách chứa và vật liệu bao. Khối lượng, kích thước, độ đầy và vị trí đường may đều có thể ảnh hưởng đến cách robot tiếp cận, giữ và đặt bao.
Dây chuyền cũng cần xử lý mối quan hệ giữa máy đóng bao, băng tải và khu vực pallet. Bao có thể đi ra liên tục hoặc theo nhịp không đều. Hướng của bao trên băng tải có thể chưa trùng với hướng cần đặt lên pallet. Không gian nhà xưởng, vị trí cột, lối vận hành và khu vực đưa pallet vào hoặc lấy pallet ra cũng ảnh hưởng trực tiếp đến bố trí hệ thống.
Vì vậy, mục tiêu của dự án không nên dừng ở việc “robot gắp được bao”. Một giải pháp hoàn chỉnh cần xem xét toàn bộ chu trình: tiếp nhận bao, định vị, gắp, di chuyển, đặt bao theo mẫu xếp và phối hợp với quá trình thay pallet. Tốc độ đạt được phụ thuộc vào cấu hình tổng thể và cần được kiểm chứng thực tế trước khi cam kết.
Cấu hình cơ bản của hệ thống robot xếp bao
Một hệ thống robot xếp bao gạo lên pallet thường được xem xét theo các thành phần chức năng sau:

Robot thực hiện chuyển động gắp bao từ vị trí nhận đến pallet.
Bộ kẹp được thiết kế theo kích thước, vật liệu và khối lượng bao.
Băng tải đưa bao đến vùng robot có thể tiếp cận.
Cơ cấu định hướng hoặc căn chỉnh bao được cân nhắc khi đầu ra của dây chuyền chưa ổn định.
Vị trí đặt pallet và phương án thay pallet được bố trí theo mặt bằng thực tế.
Hệ thống điều khiển phối hợp tín hiệu giữa dây chuyền đóng bao, băng tải và robot.
Khu vực làm việc được tổ chức để phục vụ vận hành, kiểm tra và bảo trì.

Trong đó, bộ kẹp là hạng mục cần được đánh giá cẩn thận. Kiểu kẹp phù hợp không thể xác định chỉ từ tên sản phẩm “bao gạo”. Kỹ sư cần biết bao làm từ vật liệu gì, bề mặt có đặc điểm như thế nào, kích thước và khối lượng ra sao, mức độ biến dạng khi di chuyển và tư thế bao lúc đến vị trí gắp.
Bố trí băng tải cũng quyết định quỹ đạo làm việc của robot. Nếu điểm nhận bao quá xa, quá thấp, quá cao hoặc thường xuyên thay đổi, chuyển động robot có thể trở nên phức tạp. Ngược lại, khi băng tải, điểm gắp và vị trí pallet được bố trí đồng bộ, hệ thống có điều kiện vận hành theo chu trình rõ ràng hơn.
Cách xếp pallet cần được xác định từ đầu
Mẫu xếp pallet là một phần của yêu cầu công nghệ, không phải chi tiết xử lý sau khi đã chọn robot. Nhà máy cần xác định kích thước pallet, số lớp dự kiến, hướng đặt bao ở từng lớp và yêu cầu về độ ổn định của chồng bao.
Cách xếp có thể thay đổi theo kích thước bao và pallet. Nếu có nhiều quy cách sản phẩm, cần làm rõ hệ thống phải xử lý một hay nhiều loại bao, việc chuyển đổi được thực hiện như thế nào và người vận hành cần thao tác những gì. Mỗi thay đổi về mẫu xếp đều có thể ảnh hưởng đến quỹ đạo, vùng với, thời gian chu trình và thiết kế bộ kẹp.
Ngoài mẫu xếp, cần kiểm tra chất lượng bao trước khi đến robot. Bao bị rách, đóng không đều, đường may bất thường hoặc hình dạng chênh lệch lớn có thể làm giảm tính ổn định của quá trình gắp và đặt. Robot thực hiện theo logic đã thiết lập; hệ thống đầu vào càng thiếu nhất quán thì việc xây dựng một chu trình ổn định càng khó.
Tiêu chí lựa chọn giải pháp phù hợp
Chủ nhà máy, quản lý sản xuất và kỹ sư nên đánh giá dự án theo dữ liệu thực tế thay vì chỉ so sánh thông số robot. Các tiêu chí quan trọng gồm:

Kích thước, vật liệu, khối lượng và trạng thái thực tế của bao gạo.
Hướng bao, cao độ và nhịp cấp bao từ dây chuyền đóng bao.
Kích thước pallet và mẫu xếp mong muốn.
Số loại bao hoặc số công thức xếp cần xử lý.
Mặt bằng lắp đặt, vùng thao tác và luồng đưa pallet vào, lấy pallet ra.
Yêu cầu kết nối tín hiệu với thiết bị hiện hữu.
Điều kiện tiếp cận để kiểm tra, vệ sinh và bảo trì.
Phương pháp thử nghiệm trước khi xác nhận cấu hình và tốc độ.

Tải trọng robot chỉ là một phần của bài toán. Việc lựa chọn còn phải xét tổng khối lượng bao và bộ kẹp, vùng làm việc cần thiết, tư thế gắp và quỹ đạo đặt bao. Một cấu hình phù hợp trên tài liệu vẫn cần được đối chiếu với mẫu bao, mặt bằng và chu trình thật.
Khi trao đổi với đơn vị triển khai, nhà máy nên chuẩn bị bản vẽ mặt bằng, thông tin máy đóng bao, hình ảnh hoặc video đầu ra băng tải, mẫu bao, thông số pallet và yêu cầu về kiểu xếp. Dữ liệu đầu vào rõ ràng giúp giảm giả định trong quá trình thiết kế.
Những lỗi triển khai thường gặp
Lỗi phổ biến đầu tiên là chọn robot trước rồi mới tìm cách bố trí các thiết bị còn lại. Cách tiếp cận này dễ tạo ra điểm gắp hoặc điểm đặt không thuận lợi. Thiết kế nên được thực hiện theo toàn hệ thống, trong đó robot, bộ kẹp, băng tải và pallet được xem xét đồng thời.
Lỗi thứ hai là đánh giá bao gạo như một vật thể cứng và đồng nhất. Nếu chỉ dựa trên kích thước danh nghĩa mà bỏ qua độ biến dạng, vật liệu và trạng thái bao, bộ kẹp có thể không phù hợp với điều kiện vận hành thực tế.
Lỗi thứ ba là bỏ qua thời gian và thao tác thay pallet. Robot có thể hoàn thành một pallet nhưng toàn hệ thống vẫn phải có phương án xử lý pallet đầy và đưa pallet trống vào vị trí. Đây là nội dung cần được đưa vào phân tích chu trình ngay từ đầu.
Lỗi thứ tư là cam kết tốc độ dựa trên một thiết bị riêng lẻ. Tốc độ thực tế phụ thuộc vào nhịp cấp bao, khoảng cách di chuyển, mẫu xếp, cách thay pallet, bộ kẹp và sự phối hợp điều khiển. Vì vậy, cấu hình cần được kiểm chứng trước khi đưa ra cam kết.
Lỗi cuối cùng là thiếu phương án cho bao bất thường hoặc tín hiệu đầu vào không ổn định. Nhà máy cần xác định cách dừng, cảnh báo và xử lý khi bao đến sai vị trí, có hình dạng không phù hợp hoặc dây chuyền trước robot tạm dừng.
Khi nào robot xếp bao gạo phù hợp hoặc chưa phù hợp?

Accepted Answer

Giải pháp phù hợp để xem xét khi nhà máy có công đoạn đóng bao tương đối rõ ràng, quy cách bao có thể xác định, mặt bằng đủ để bố trí vùng robot và pallet, đồng thời mẫu xếp có thể chuẩn hóa. Đây cũng là lựa chọn đáng đánh giá khi doanh nghiệp muốn tổ chức lại công đoạn cuối dây chuyền theo một chu trình điều khiển thống nhất.
