Robot gắp hàng: Cấu hình, tiêu chí lựa chọn và lưu ý triển khai

Trong nhà máy, các công đoạn lấy sản phẩm, di chuyển, sắp xếp hoặc đặt vào vị trí tiếp theo thường lặp lại với tần suất cao. Nếu thực hiện thủ công, chất lượng thao tác có thể phụ thuộc vào người vận hành, điều kiện làm việc và cách tổ chức sản xuất. Robot gắp hàng là một hướng tự động hóa được nhiều doanh nghiệp xem xét nhằm chuẩn hóa quá trình xử lý sản phẩm giữa các công đoạn.

Tuy nhiên, lựa chọn robot không đơn thuần là xác định tải trọng rồi đặt mua thiết bị. Một hệ thống hoạt động ổn định còn phụ thuộc vào đặc tính sản phẩm, cơ cấu cấp liệu, đầu gắp, cảm biến, vùng làm việc, yêu cầu an toàn và khả năng tích hợp với dây chuyền hiện hữu. Vì vậy, doanh nghiệp cần bắt đầu từ bài toán công nghệ thay vì bắt đầu từ một model robot cụ thể.

Robot gắp hàng là gì?

Robot gắp hàng là hệ thống tự động thực hiện chuỗi thao tác nhận biết hoặc tiếp nhận sản phẩm, gắp sản phẩm, di chuyển và đặt sản phẩm vào vị trí đã xác định. Trong thực tế sản xuất, hệ thống có thể được ứng dụng cho các nhiệm vụ như:

• Gắp sản phẩm từ băng tải sang khay, thùng hoặc công đoạn kế tiếp.
• Cấp phôi cho máy gia công hoặc lấy chi tiết sau khi máy hoàn tất chu trình.
• Sắp xếp sản phẩm theo vị trí, chiều hoặc nhóm đã quy định.
• Đóng gói, xếp lớp hoặc hỗ trợ quá trình pallet hóa.
• Phân loại sản phẩm dựa trên tín hiệu từ cảm biến hoặc hệ thống thị giác máy.

Khái niệm “hàng” trong trường hợp này không chỉ là thùng hoặc kiện lớn. Đó có thể là linh kiện, bán thành phẩm, bao bì, khay, túi, chai, chi tiết cơ khí hoặc nhiều dạng sản phẩm khác. Mỗi loại vật thể đặt ra yêu cầu khác nhau về độ bám, độ chính xác, khả năng chống trượt và cách xử lý khi sản phẩm nằm sai vị trí.

Mục tiêu của hệ thống không phải thay thế mọi thao tác thủ công bằng robot. Mục tiêu phù hợp hơn là xác định những công đoạn có quy luật rõ ràng, lặp lại đủ ổn định và có thể kiểm soát đầu vào để tự động hóa một cách hợp lý.

Bài toán cần phân tích trước khi chọn robot

Trước khi thiết kế, doanh nghiệp nên mô tả đầy đủ luồng vật liệu và trạng thái sản phẩm. Các câu hỏi quan trọng gồm: sản phẩm đến từ đâu, có cố định vị trí hay không, robot cần đặt sản phẩm ở đâu, chu trình trước và sau robot được điều khiển như thế nào, và điều gì xảy ra khi sản phẩm lỗi hoặc thiếu.

Đặc tính vật lý của sản phẩm là dữ liệu đầu vào quan trọng. Khối lượng chỉ là một phần; kỹ sư còn phải xem xét kích thước, trọng tâm, độ cứng, bề mặt, nhiệt độ, khả năng biến dạng và mức độ đồng nhất giữa các sản phẩm. Chẳng hạn, một vật có bề mặt kín có thể phù hợp với cơ cấu hút, trong khi vật xốp, nhiều lỗ hoặc dễ biến dạng có thể cần giải pháp khác.

Bố trí mặt bằng cũng ảnh hưởng trực tiếp đến cấu hình. Cần đánh giá khoảng cách gắp và đặt, chiều cao thao tác, chướng ngại vật, hướng tiếp cận, không gian bảo trì và lối đi của người vận hành. Nếu chỉ kiểm tra robot có “vươn tới” vị trí hay không mà bỏ qua tư thế cổ tay, dây dẫn hoặc vùng tránh va chạm, hệ thống có thể gặp hạn chế khi vận hành thực tế.

Ngoài ra, doanh nghiệp nên xác định rõ tiêu chí chấp nhận: vị trí đặt cho phép sai lệch đến đâu, sản phẩm lỗi được xử lý thế nào, có cần truy xuất trạng thái hay không và khi dừng máy thì quy trình khởi động lại ra sao. Những yêu cầu này giúp tránh tình trạng thiết kế xong mới phát hiện hệ thống không phù hợp với quy trình sản xuất.

Cấu hình cơ bản của một hệ thống robot gắp hàng

Một giải pháp hoàn chỉnh thường gồm nhiều thành phần phối hợp, không chỉ riêng cánh tay robot.

Robot và bộ điều khiển: Loại robot được lựa chọn theo quỹ đạo, không gian làm việc, tải tác động, hướng lắp đặt và tính chất công đoạn. Bộ điều khiển quản lý chuyển động, chương trình thao tác và giao tiếp với các thiết bị liên quan.

Đầu gắp: Đây là bộ phận tiếp xúc trực tiếp với sản phẩm. Đầu gắp có thể sử dụng cơ cấu kẹp, hút hoặc một thiết kế chuyên dụng. Việc lựa chọn cần dựa trên hình dạng, bề mặt và trạng thái của sản phẩm. Cũng cần tính đến trường hợp mất khí, mất điện, gắp lệch hoặc sản phẩm bị kẹt.

Hệ thống cấp và vận chuyển: Băng tải, khay, máng cấp hoặc cơ cấu định vị quyết định độ ổn định của đầu vào. Robot khó bù đắp hoàn toàn cho một quá trình cấp liệu thiếu nhất quán. Trong nhiều dự án, cải thiện cách đưa sản phẩm đến vị trí gắp có thể quan trọng không kém việc chọn robot.

Cảm biến và thị giác máy: Cảm biến có thể xác nhận sự hiện diện, trạng thái kẹp hoặc vị trí cơ cấu. Khi sản phẩm xuất hiện không cố định, hệ thống thị giác máy có thể được cân nhắc để xác định vị trí và hướng. Tuy nhiên, hiệu quả nhận dạng còn phụ thuộc vào ánh sáng, nền, độ tương phản, đặc tính bề mặt và mức biến thiên của sản phẩm.

Tủ điện và hệ thống điều khiển: PLC, thiết bị vào ra, bộ điều khiển băng tải và giao diện vận hành cần được thiết kế theo trình tự hoạt động thực tế. Logic điều khiển phải bao gồm cả chế độ tự động, thủ công, xử lý lỗi và khởi động lại.

Hạng mục an toàn: Hàng rào, cửa liên động, cảm biến vùng, nút dừng khẩn và quy trình vận hành cần được đánh giá theo ứng dụng cụ thể. Không nên coi chức năng dừng của robot là toàn bộ giải pháp an toàn cho một cell tự động.

Tiêu chí lựa chọn giải pháp phù hợp

Tiêu chí đầu tiên là tải tác động thực tế. Khi tính toán, không nên chỉ lấy khối lượng sản phẩm mà cần xem xét cả đầu gắp, phụ kiện, dây dẫn và ảnh hưởng của chuyển động. Trọng tâm của cụm tải cũng có thể tác động đến khả năng vận hành.

Tiêu chí tiếp theo là tầm với và vùng làm việc. Robot cần tiếp cận được tất cả vị trí yêu cầu với tư thế phù hợp, đồng thời duy trì khoảng cách an toàn với máy móc và kết cấu xung quanh. Mô phỏng quỹ đạo là một bước hữu ích để kiểm tra phương án trước khi lắp đặt.

Tốc độ cần được đánh giá theo toàn bộ chu trình thay vì chỉ dựa trên tốc độ công bố của thiết bị. Thời gian chờ sản phẩm, thao tác kẹp, tín hiệu xác nhận, chuyển động của băng tải và hoạt động của máy liên quan đều ảnh hưởng đến chu kỳ thực tế.

Độ chính xác cũng phải gắn với yêu cầu công nghệ. Công đoạn đặt sản phẩm vào khay có dung sai rộng khác với cấp chi tiết vào đồ gá. Nếu yêu cầu vị trí cao nhưng sản phẩm đầu vào biến thiên lớn, hệ thống có thể cần thêm cơ cấu định vị hoặc kiểm tra bằng cảm biến.

Cuối cùng là khả năng tích hợp và bảo trì. Doanh nghiệp nên xem xét giao tiếp với thiết bị hiện hữu, mức độ thuận tiện khi thay đầu gắp, khả năng tiếp cận để bảo dưỡng, quản lý chương trình và cách đội ngũ kỹ thuật xử lý lỗi thường gặp.

Lỗi triển khai thường gặp

Một lỗi phổ biến là chọn robot trước khi khảo sát kỹ sản phẩm và quy trình. Cách làm này dễ dẫn đến việc phải điều chỉnh mặt bằng, thay đổi đầu gắp hoặc bổ sung cơ cấu ngoài dự kiến.

Lỗi thứ hai là đánh giá đầu gắp quá đơn giản. Sản phẩm mẫu có thể được gắp tốt trong điều kiện thử nghiệm nhưng vật liệu thực tế lại có bụi, dầu, độ cong hoặc sai khác bề mặt. Do đó, thử nghiệm nên sử dụng mẫu đại diện cho các trạng thái có thể xuất hiện trong sản xuất.

Lỗi thứ ba là bỏ qua tình huống bất thường. Một hệ thống cần có logic rõ ràng khi không có sản phẩm, gắp không thành công, cảm biến không xác nhận, băng tải dừng hoặc công đoạn sau chưa sẵn sàng. Nếu không thiết kế từ đầu, thời gian xử lý sự cố có thể kéo dài.

Ngoài ra, bố trí vùng làm việc quá chật, thiếu không gian bảo trì và chưa phân định rõ trách nhiệm giữa robot với máy hiện hữu cũng là những vấn đề thường gặp. Tài liệu vận hành, hướng dẫn xử lý lỗi và đào tạo nhân sự nên được xem là một phần của dự án, không phải công việc bổ sung sau khi lắp đặt.

Khi nào robot gắp hàng phù hợp hoặc không phù hợp?

Robot gắp hàng thường phù hợp khi thao tác có tính lặp lại, sản phẩm có thể kiểm soát, điểm gắp và đặt xác định được, đồng thời quy trình trước và sau có khả năng phối hợp bằng tín hiệu. Giải pháp cũng đáng cân nhắc với khu vực cần hạn chế người tiếp xúc trực tiếp hoặc công đoạn gây mệt mỏi do phải thực hiện một thao tác kéo dài.

Ngược lại, robot có thể chưa phải lựa chọn phù hợp nếu sản phẩm thay đổi liên tục nhưng chưa có quy tắc phân loại, đầu vào quá hỗn loạn, mặt bằng không đáp ứng vùng vận hành an toàn hoặc công đoạn phụ thuộc nhiều vào phán đoán linh hoạt của con người. Trường hợp quy trình thường xuyên thay đổi mà chưa được chuẩn hóa cũng nên được cải tiến trước khi tự động hóa.

Điều này không có nghĩa doanh nghiệp phải tự động hóa toàn bộ dây chuyền ngay từ đầu. Một cell độc lập tại công đoạn có đầu vào và đầu ra rõ ràng có thể là phạm vi hợp lý để kiểm chứng yêu cầu kỹ thuật, cách vận hành và khả năng phối hợp giữa các bộ phận.

Quy trình tiếp cận dự án hiệu quả

Doanh nghiệp nên bắt đầu bằng khảo sát hiện trạng, thu thập mẫu sản phẩm và lập sơ đồ chu trình. Sau đó, đội dự án xác định yêu cầu chức năng, các trường hợp lỗi, phạm vi cung cấp và tiêu chí nghiệm thu. Phương án cơ khí, điện, điều khiển và an toàn cần được xem xét đồng thời để hạn chế xung đột khi tích hợp.

Giai đoạn thử nghiệm nên tập trung vào những rủi ro chính như khả năng gắp, độ ổn định của đầu vào, quỹ đạo và logic phối hợp. Khi đưa vào vận hành, cần theo dõi lỗi thực tế, chuẩn hóa thao tác khôi phục và cập nhật tài liệu cho đội ngũ sản xuất, bảo trì.

Milotech phát triển giải pháp tự động hóa công nghiệp cho doanh nghiệp sản xuất, với cách tiếp cận dựa trên bài toán vận hành và yêu cầu kỹ thuật của từng công đoạn. Doanh nghiệp có thể tìm hiểu thêm tại Milotech hoặc liên hệ Milotech để được tư vấn về phương án robot gắp hàng phù hợp với sản phẩm, mặt bằng và dây chuyền hiện hữu.

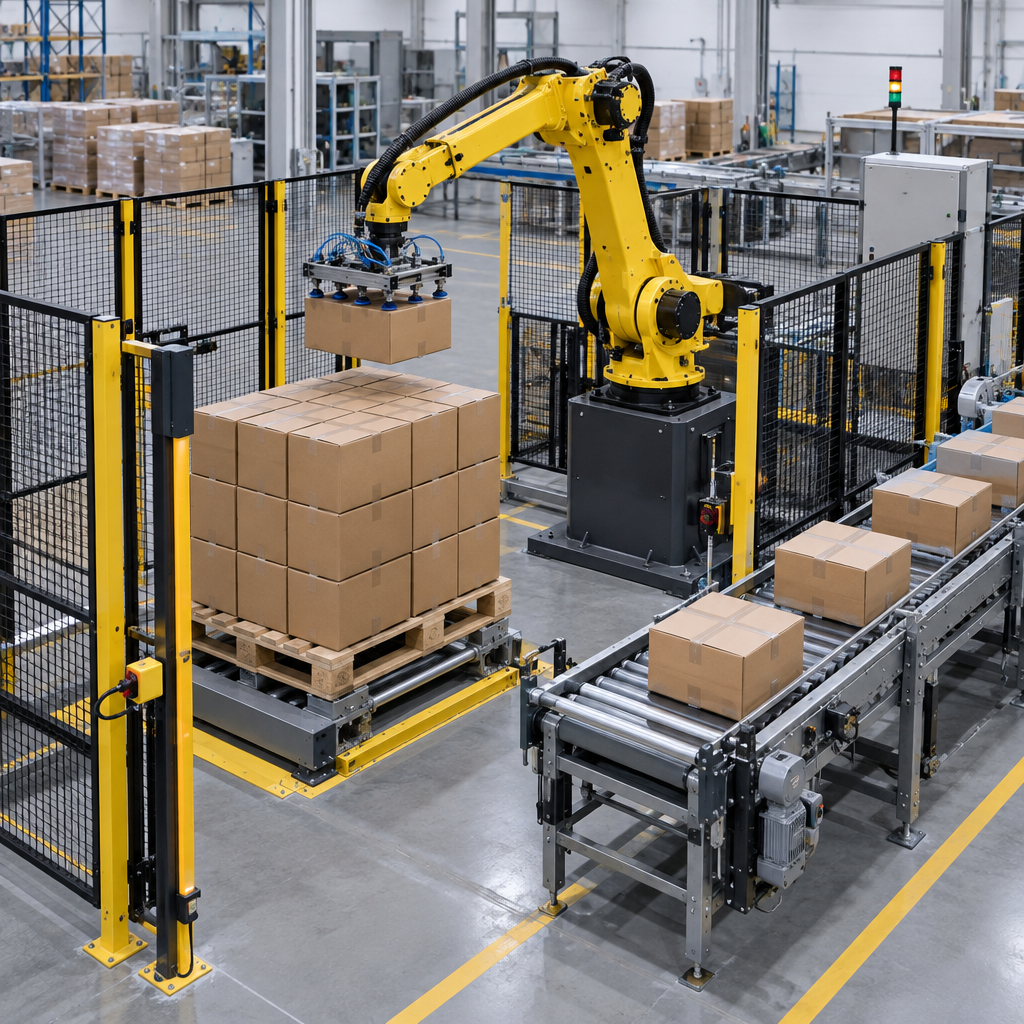

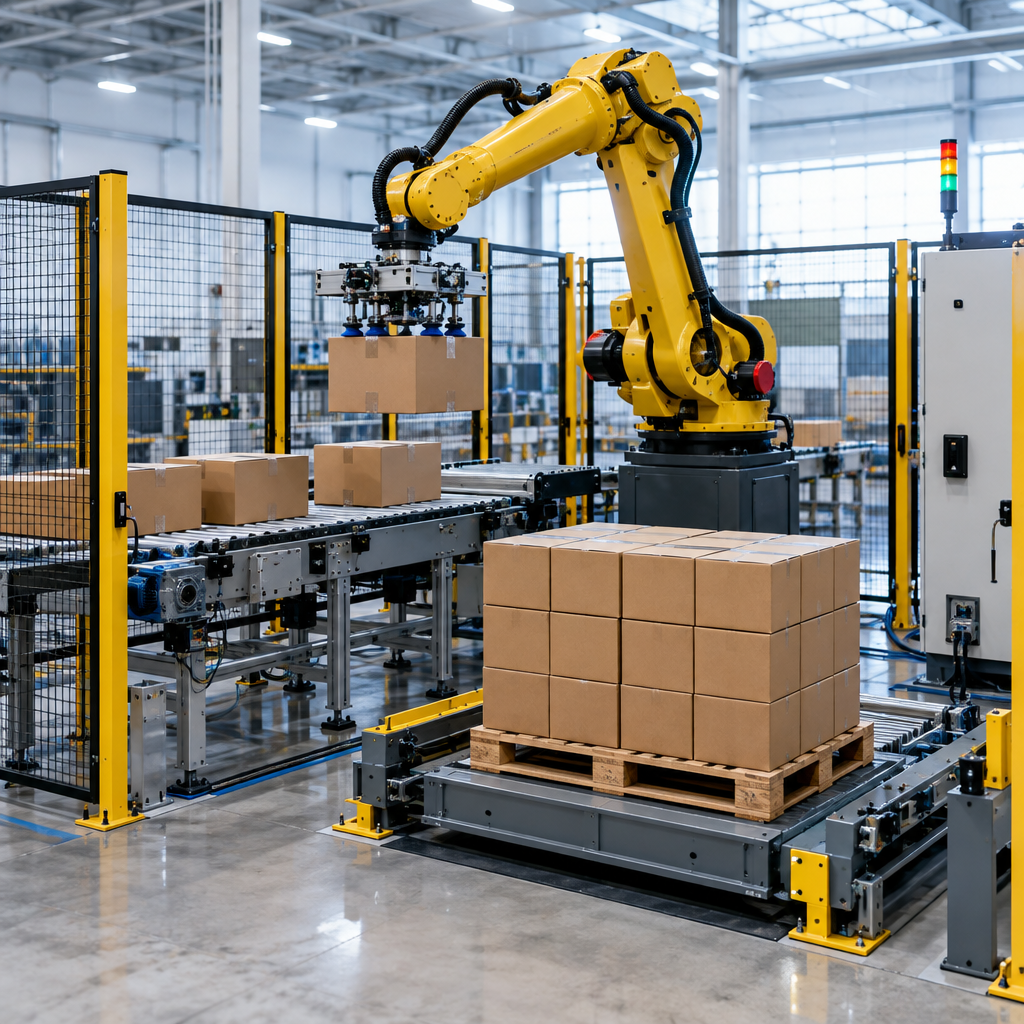

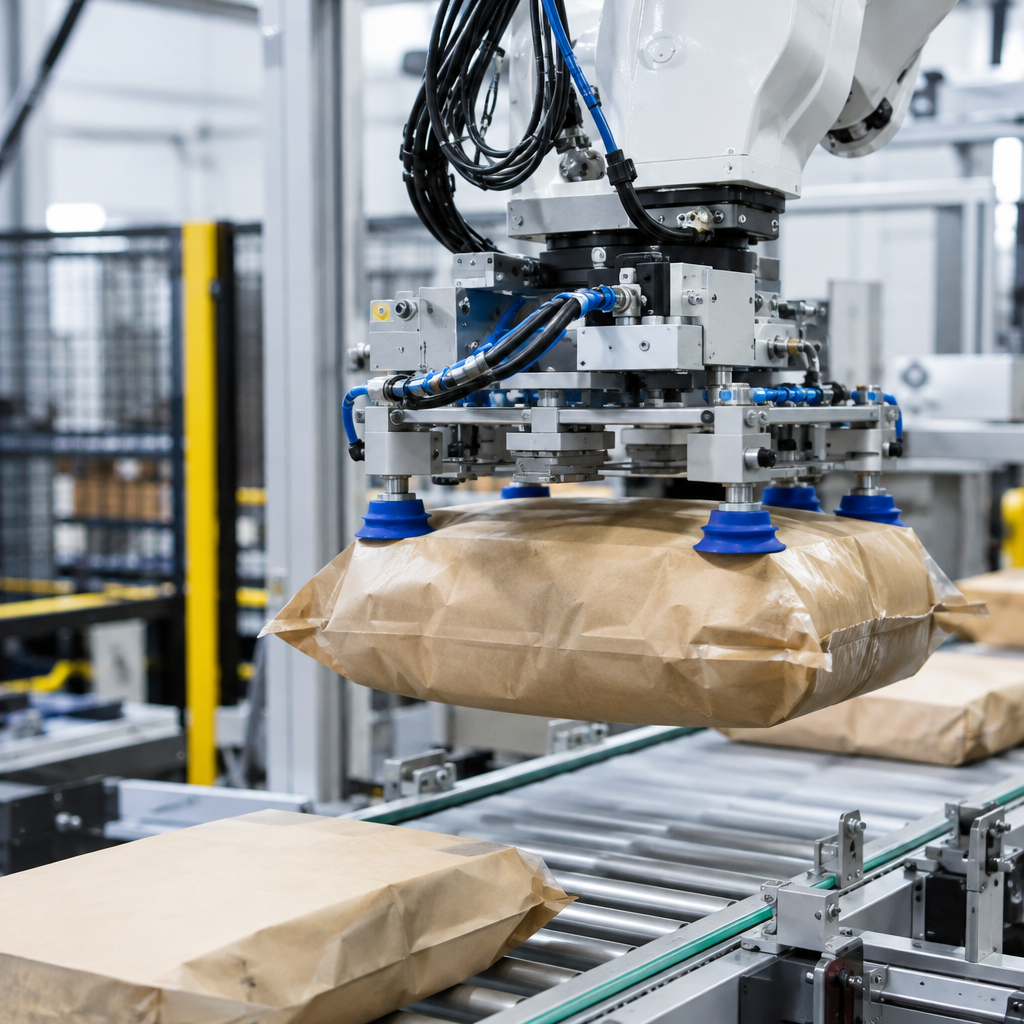

Hình ảnh giải pháp
